| ادائیگی کی قسم: | T/T,Paypal |
| انکوٹرم: | FOB |
| منٹ. آرڈر: | 50 Piece/Pieces |
| نقل و حمل: | Ocean,Land,Air,Express |
| پورٹ: | Shanghai |
ماڈل نمبر.: LCC28
برانڈ: xl
Place Of Origin: China
| سیلنگ یونٹس | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

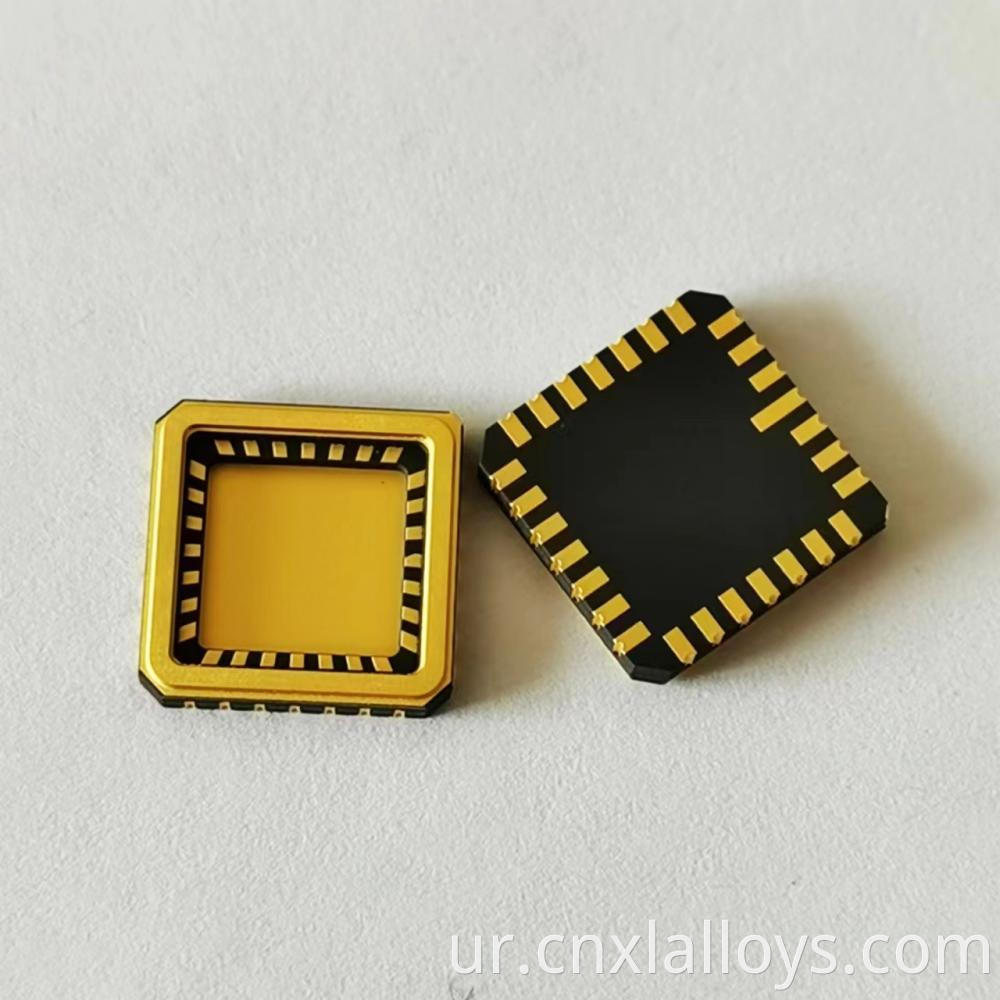

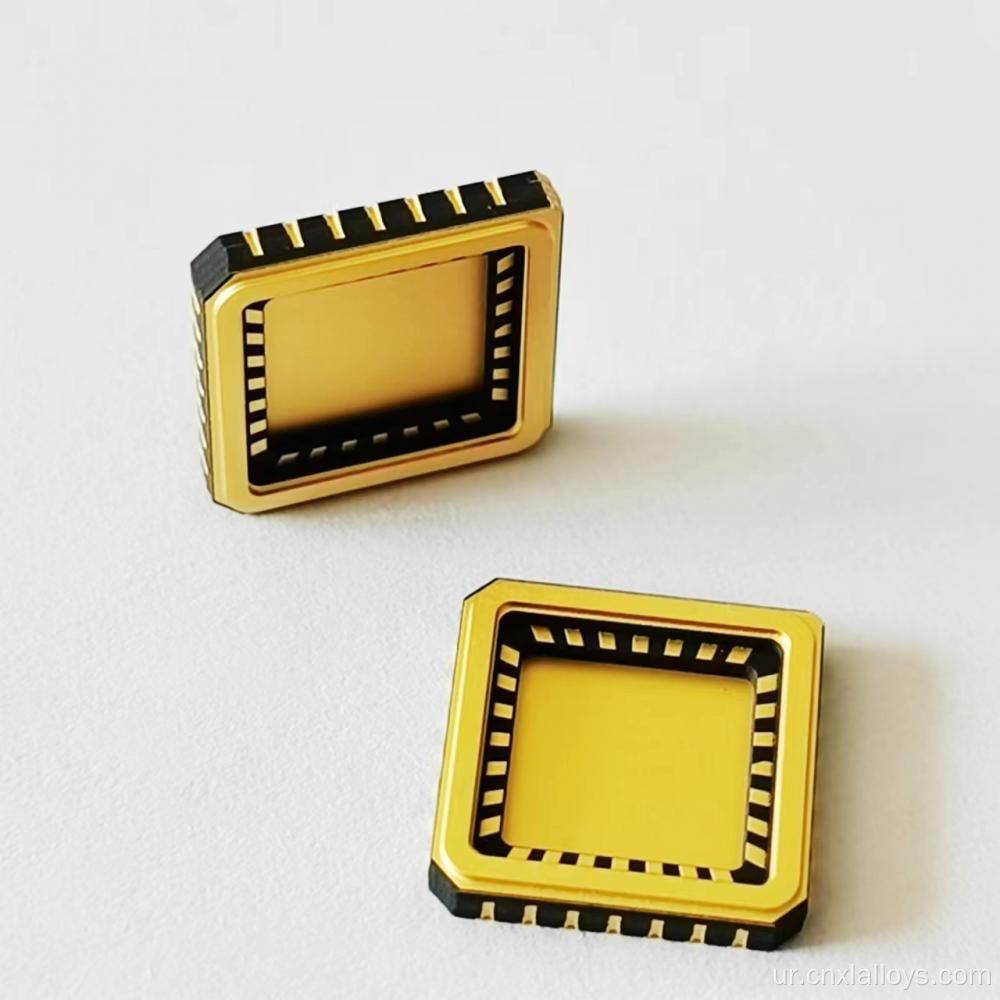

سیرامک کواڈ فلیٹ پیکیج (سی کیو ایف پی) ہاؤسنگ کمپلیکس ، اعلی پن گنتی کے مربوط سرکٹس جیسے ایف پی جی اے ، اے ایس آئی سی ، اور تیز رفتار پروسیسرز کے لئے ایک اعلی کارکردگی ، سطح ماؤنٹ حل ہے۔ اس مضبوط پیکیج میں ایک کثیر پرت سیرامک باڈی اور ان چاروں اطراف "گل ونگ" کی تعمیل کی گئی ہے ، جس میں ہرمیٹک مہر بند دیوار فراہم کی گئی ہے جو بے مثال تحفظ اور تھرمل استحکام پیش کرتی ہے۔ سیرامک آئی سی پیکیجنگ میں ایک پریمیئر حل کے طور پر ، سی کیو ایف پی ایرو اسپیس ، دفاع ، ٹیلی مواصلات ، اور صنعتی شعبوں میں مشن اہم ایپلی کیشنز کے لئے قطعی انتخاب ہے جہاں قابل اعتماد اور کارکردگی غیر گفت و شنید ہے۔
ہمارے سی کیو ایف پی پیکیج اعلی معیار کے معیار کے مطابق تیار کیے جاتے ہیں اور آپ کی مخصوص ضروریات کو اپنی مرضی کے مطابق بنایا جاسکتا ہے۔
| Parameter | Specification |
|---|---|
| Package Type | Ceramic Quad Flat Package (CQFP) |
| Lead Count Range | 24 to 240 |
| Common Lead Pitches | 0.5mm, 0.635mm, 0.8mm, 1.0mm, 1.27mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar (Fe-Ni-Co Alloy) / Gold (Au) over Nickel (Ni) |
| Sealing Method | Hermetic via Parallel Seam Welding or Au-Sn Solder Sealing |
| Optional Heat Sink | Integrated Tungsten Copper (WCu) or Molybdenum Copper (MoCu) heat sink available |
| Compliance | Designed and tested to meet MIL-STD-883 reliability standards |
ہمارے سی کیو ایف پی کا بنیادی فائدہ اس کی حقیقی ہرمیٹک مہر ہے۔ یہ نمی ، نمی اور ماحولیاتی آلودگیوں سے حساس مربوط سرکٹ کو الگ کرتا ہے ، جو الیکٹرانک ناکامی کی بنیادی وجوہات ہیں۔ یہ کئی دہائیوں تک مستحکم ، طویل مدتی کارکردگی کو یقینی بناتا ہے۔
ایلومینا سیرامک باڈی میں پلاسٹک کے پیکیجوں کے مقابلے میں نمایاں طور پر بہتر تھرمل چالکتا ہے۔ اعلی طاقت والے آئی سی ایس کے ل we ، ہم دھات کی گرمی کے سنک کو براہ راست پیکیج بیس میں ضم کرسکتے ہیں ، پی سی بی کو موثر تھرمل راستہ فراہم کرتے ہیں اور زیادہ گرمی کی وجہ سے کارکردگی کی کمی کو روکتے ہیں۔
تعمیری "گل ونگ" لیڈز کو لچکدار بنانے کے لئے ڈیزائن کیا گیا ہے ، جس سے سیرامک پیکیج اور پی سی بی کے مابین سی ٹی ای کی مماثلت سے ہوتا ہے تھرمو مکینیکل تناؤ کو جذب کرتا ہے۔ اس سے سولڈر مشترکہ تھکاوٹ اور کریکنگ کو روکتا ہے ، جس سے ہزاروں درجہ حرارت کے چکروں کے ذریعے قابل اعتماد روابط کو یقینی بنایا جاتا ہے۔
کثیر پرت سیرامک تعمیر اندرونی زمینی طیاروں اور کنٹرول شدہ امپیڈینس کے نشانات کے انضمام کی اجازت دیتا ہے ، جس سے تیز رفتار ڈیجیٹل اور آر ایف ایپلی کیشنز کے لئے بہترین سگنل سالمیت اور EMI شیلڈنگ فراہم ہوتی ہے۔
سی کیو ایف پی انتہائی مطالبہ کرنے والے الیکٹرانک سسٹم کا قابل اعتماد حل ہے:
ہم موزوں الیکٹرانک پیکیج بنانے کے ماہر ہیں۔ ہماری تخصیص کی صلاحیتوں میں شامل ہیں:
Q1: سیرامک کیو ایف پی (سی کیو ایف پی) اور پلاسٹک کیو ایف پی (پی کیو ایف پی) کے درمیان بنیادی فرق کیا ہے؟
A1: بنیادی فرق قابل اعتماد ہے۔ ایک سی کیو ایف پی سیرامک سے بنایا گیا ہے اور اسے ہرمیٹک طور پر مہر لگا دی جاسکتی ہے ، جس سے یہ نمی کے لئے ناگوار اور سخت ماحول کے ل suitable موزوں ہے۔ ایک پی کیو ایف پی پلاسٹک سے بنا ہے ، غیر ہرمیٹک ہے ، اور کم سخت قابل اعتماد تقاضوں کے ساتھ تجارتی ایپلی کیشنز کے لئے استعمال ہوتا ہے۔ سی کیو ایف پی ایس کہیں اعلی تھرمل کارکردگی کی پیش کش کرتے ہیں۔
Q2: متوازی سیون ویلڈنگ کیا ہے؟
A2: متوازی سیون ویلڈنگ پیکیج کے مہر کی انگوٹھی پر دھات کے ڑککن کو سیل کرنے کے لئے ایک اعلی اعتماد کا طریقہ ہے۔ دو الیکٹروڈ ڑککن کے مخالف اطراف میں رول کرتے ہیں ، ایک مستقل ، مضبوط اور بالکل ہرمیٹک ویلڈ بنانے کے لئے اس کے ذریعے بجلی کا کرنٹ منتقل کرتے ہیں۔ یہ فوجی اور ایرو اسپیس گریڈ الیکٹرانکس کے لئے ایک معیاری عمل ہے۔
Q3: جب میں مربوط گرمی کے سنک کے ساتھ ایک پیکیج کی وضاحت کروں؟
A3: اگر آپ کے آئی سی سے اہم طاقت (عام طور پر> 2 واٹ) کو ختم کرنے کی توقع کی جاتی ہے تو آپ کو مربوط حرارت سنک والا ورژن منتخب کرنا چاہئے۔ ہیٹ سنک ڈائی سے پی سی بی تک براہ راست ، کم مزاحم تھرمل راہ فراہم کرتا ہے ، جو چپ کے جنکشن درجہ حرارت کو محفوظ آپریٹنگ حدود میں رکھنے کے لئے ضروری ہے۔
