| ادائیگی کی قسم: | T/T,Paypal |
| انکوٹرم: | FOB |
| منٹ. آرڈر: | 50 Piece/Pieces |
| نقل و حمل: | Ocean,Land,Air,Express |
| پورٹ: | Shanghai |
ماڈل نمبر.: CQFN24A
برانڈ: xl
Place Of Origin: China
| سیلنگ یونٹس | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

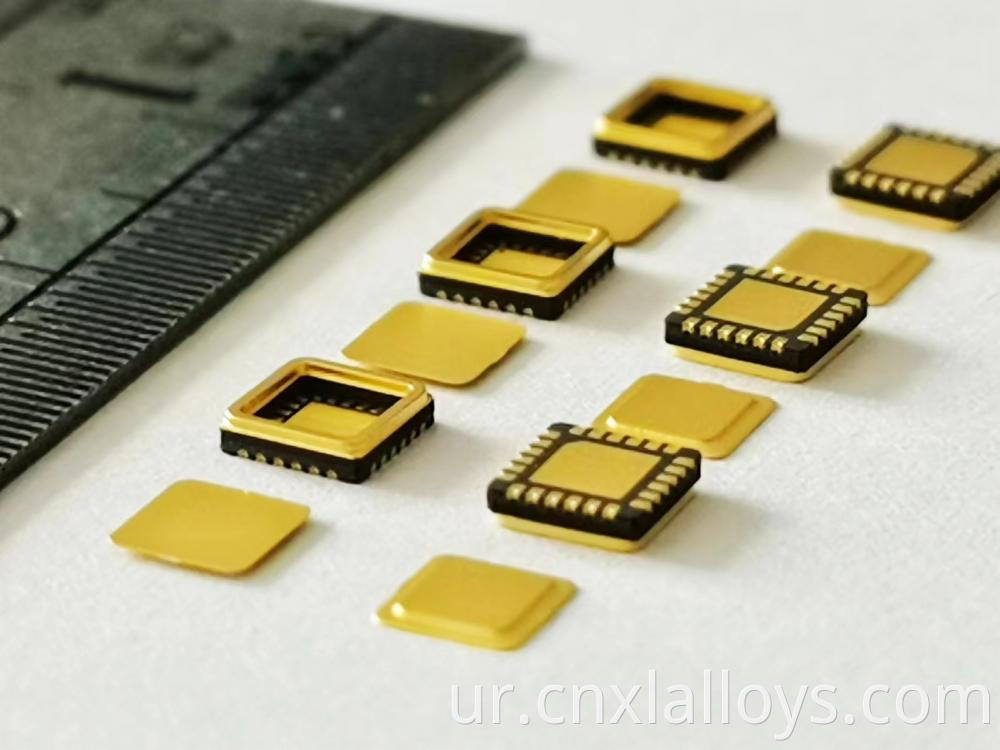

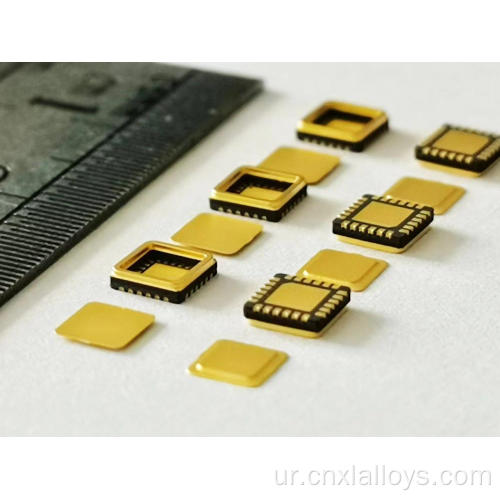

سیرامک کواڈ فلیٹ نو لیڈ (CQFN) پیکیج جدید ، اعلی تعدد الیکٹرانکس کے لئے ڈیزائن کیا گیا ایک اعلی کارکردگی ، سطح کے پہاڑ کا حل ہے۔ سیرامک آئی سی پیکیجنگ کی یہ جدید شکل آر ایف آئی سی اور تیز رفتار ڈیجیٹل سرکٹس کے لئے ایک کمپیکٹ ، ہلکا پھلکا اور قابل اعتماد دیوار پیش کرتی ہے۔ پیکیج کے نیچے کی طرف دھاتی پیڈوں کے ساتھ روایتی لیڈز کی جگہ لے کر ، سی کیو ایف این ڈرامائی طور پر بجلی کے راستے کو مختصر کرتا ہے ، جس کے نتیجے میں کم پرجیویوں کے ساتھ اعلی تعدد کی عمدہ کارکردگی ہوتی ہے۔ اس کی مضبوط سیرامک تعمیر اعلی تھرمل مینجمنٹ اور ہرمیٹک تحفظ مہیا کرتی ہے ، جس سے یہ چھوٹے اور مطالبہ کرنے والے ایپلی کیشنز کے لئے مثالی انتخاب ہے۔
| Parameter | Specification |
|---|---|
| Available Pin Counts | 12, 16, 20, 24, 32, 40, and custom configurations |
| Typical Body Sizes | 3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm |
| Typical Pitch | 0.5 mm, 0.635 mm |
| Body Material | Multilayer Alumina ($Al_2O_3$) Ceramic |
| Frequency Performance | Up to 30 GHz |
| Sealing Options | Solder sealing (hermetic) or glue sealing (non-hermetic) |
| Compliance Standard | GJS1420B-2011 (General specification for packages of semiconductor integrated circuits) |
سی کیو ایف این کی عمدہ کارکردگی اس کے لئے ایک اعلی انتخاب بناتی ہے:
Q1: CQFN اور پلاسٹک کیو ایف این میں کیا فرق ہے؟
A1: اہم اختلافات مادی اور قابل اعتماد ہیں۔ ایک سی کیو ایف این ایک سیرامک باڈی کا استعمال کرتا ہے اور اسے ہرمیٹک طور پر مہر لگا دی جاسکتی ہے ، جس سے اعلی اعتماد کی ایپلی کیشنز کے لئے اعلی تھرمل کارکردگی اور ماحولیاتی تحفظ کی پیش کش ہوتی ہے۔ ایک پلاسٹک کیو ایف این غیر ہرمیٹک ہے اور عام طور پر صارفین اور تجارتی مصنوعات میں استعمال ہوتا ہے۔
Q2: پی سی بی میں سی کیو ایف این پیکیج کو کس طرح سولڈر کیا جاتا ہے؟
A2: CQFN معیاری ریفلو سولڈرنگ کے عمل کا استعمال کرتے ہوئے سولڈرڈ ہے۔ سولڈر پیسٹ کو پی سی بی پیڈ پر چھاپا جاتا ہے ، جزو اوپر رکھا جاتا ہے ، اور پوری اسمبلی ایک ریفلو تندور کے ذریعے سولڈر کو پگھلنے اور رابطوں کی تشکیل کے لئے گزر جاتی ہے۔
Q3: کیا پیڈوں کی ترتیب کو اپنی مرضی کے مطابق بنایا جاسکتا ہے؟
A3: ہاں۔ ہم آپ کے مربوط سرکٹ کی مخصوص ضروریات کو پورا کرنے کے لئے پیڈوں کی تعداد ، پچ ، اور مرکزی تھرمل پیڈ کے سائز اور شکل کو اپنی مرضی کے مطابق بناسکتے ہیں۔
