| ادائیگی کی قسم: | T/T,Paypal |
| انکوٹرم: | FOB |
| منٹ. آرڈر: | 50 Piece/Pieces |
| نقل و حمل: | Ocean,Land,Air,Express |
| پورٹ: | Shanghai |
ماڈل نمبر.: QF224
برانڈ: xl
Place Of Origin: China
| سیلنگ یونٹس | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

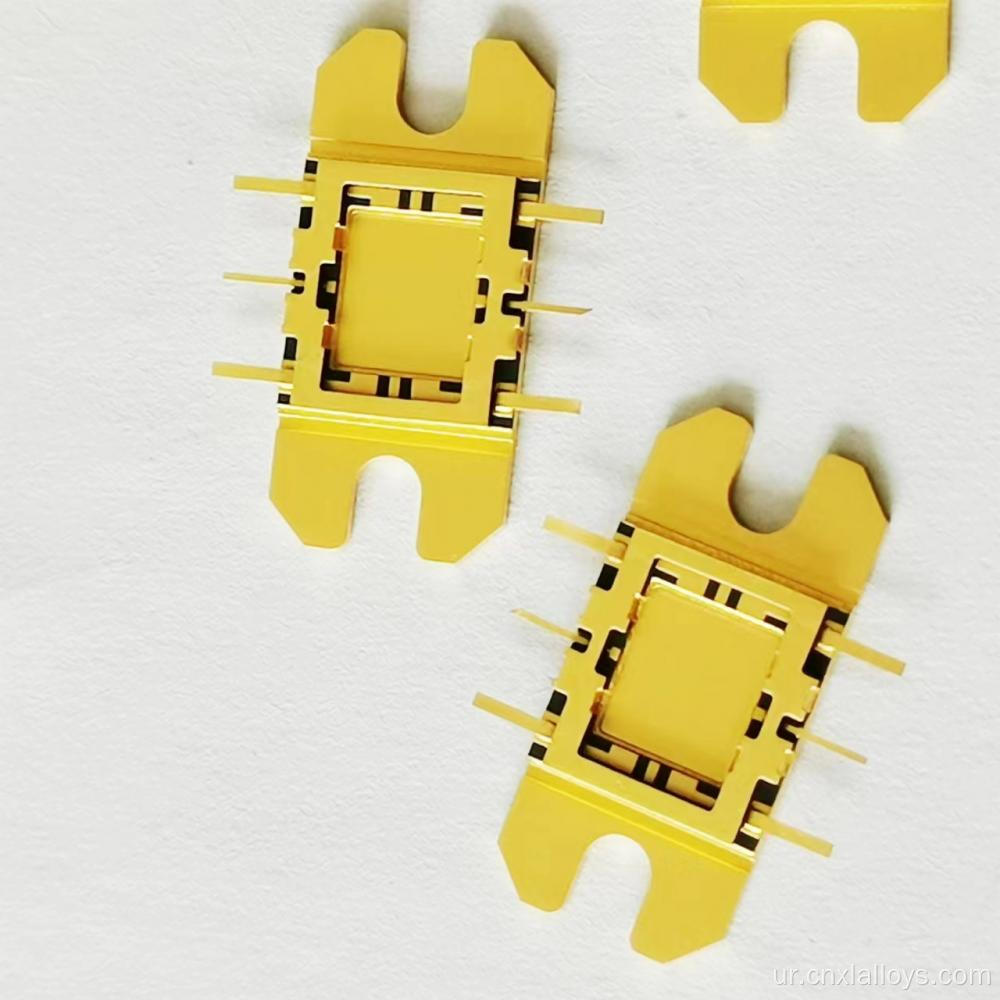

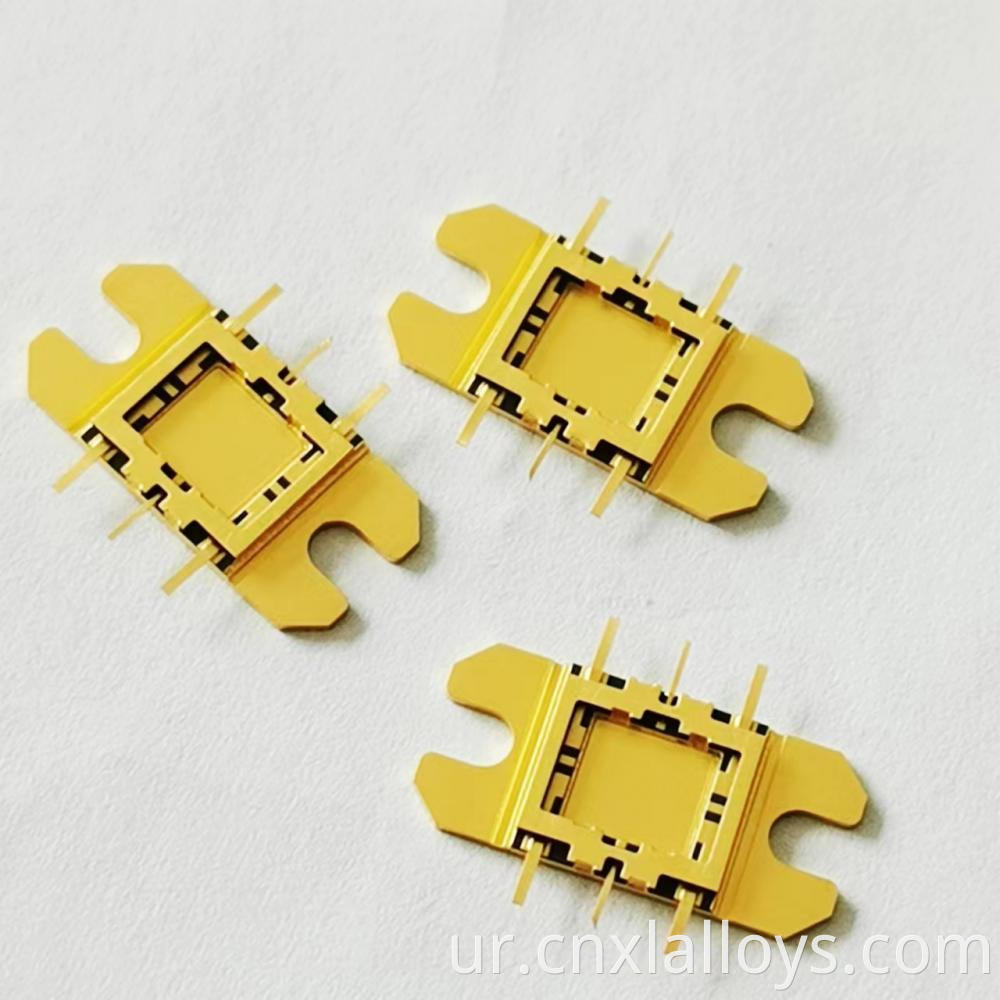

ہمارے سرفیس ماؤنٹ ڈیوائس (ایس ایم ڈی) پاور پیکیجز کمپیکٹ ، اعلی کارکردگی کے حل ہیں جو جدید وائرلیس آر ایف پیکیجنگ کے لئے ڈیزائن کیے گئے ہیں۔ یہ پیکیج ایک اہم ، سطح کے ماونٹیبل فارم عنصر میں بجلی کے ٹرانجسٹروں کے لئے بہترین تھرمل ڈسپشن اور بجلی کی کارکردگی فراہم کرتے ہیں۔ روایتی لیڈز کو ختم کرنے اور ایک مربوط دھات کی گرمی کے سنک کے ساتھ ملٹی پرت سیرامک تعمیرات کا استعمال کرکے ، یہ سیرامک پیکیج ایک کم پروفائل ڈیزائن پیش کرتے ہیں جس میں بہت کم پرجیوی اشارے کے ساتھ یہ اعلی تعدد کی ایپلی کیشنز کے لئے مثالی بن جاتا ہے۔ وہ خود کار طریقے سے پک اینڈ پلیس اسمبلی کے لئے انجنیئر ہیں ، جس سے اعلی حجم ، RF پاور یمپلیفائر کی لاگت سے موثر مینوفیکچرنگ کو قابل بناتا ہے۔
| Parameter | Specification |
|---|---|
| Package Series | SMD-0.5, SMD-1.0, and custom sizes |
| Heat Sink Material | Tungsten Copper (WCu), Molybdenum Copper (MoCu), CMC, CPC |
| Ceramic Material | High-purity Alumina ($Al_2O_3$) |
| Electrode Material | Oxygen-Free Copper (TU1) |
| Plating | Nickel (Ni) and Gold (Au) for solderability and wire bonding |
| Assembly Method | Surface Mount Technology (SMT) |
| Compliance Standard | GJB923A-2004 (General specification for packages of semiconductor discrete devices) |
یہ ایس ایم ڈی پیکیج جدید وائرلیس ایپلی کیشنز کی وسیع رینج کے لئے ترجیحی انتخاب ہیں:
Q1: روایتی flanged پیکیج پر ایس ایم ڈی پیکیج کا بنیادی فائدہ کیا ہے؟
A1: اہم فوائد سائز اور اعلی تعدد کی کارکردگی ہیں۔ ایس ایم ڈی پیکیج نمایاں طور پر چھوٹے اور ہلکے ہیں ، اور لمبی سیسوں کی عدم موجودگی کے نتیجے میں بہت کم انڈکٹینس ہوتا ہے ، جو اعلی آریف تعدد پر اچھی کارکردگی کے حصول کے لئے اہم ہے۔ وہ اعلی حجم خودکار اسمبلی کے لئے بھی بہتر موزوں ہیں۔
س 2: ایس ایم ڈی پیکیج سے گرمی کو سسٹم میں کیسے منتقل کیا جاتا ہے؟
A2: ایس ایم ڈی پیکیج کے نیچے دھات کی گرمی کا سنک براہ راست پرنٹ شدہ سرکٹ بورڈ (پی سی بی) پر تھرمل پیڈ پر سولڈر ہوتا ہے۔ اس کے بعد پی سی بی گرمی کو پھیلاتا ہے اور اکثر اسے بڑے نظام کی سطح کی گرمی کے سنک یا چیسیس میں منتقل کرتا ہے۔
Q3: کیا یہ پیکیج خودکار اسمبلی کے لئے ٹیپ اور ریل پر دستیاب ہیں؟
A3: ہاں ، ہم آپ کی تیز رفتار چن اور جگہ جگہ اسمبلی لائنوں کی ضروریات کو پورا کرنے کے لئے اپنے ایس ایم ڈی الیکٹرانک پیکیج ٹیپ اور ریل فارمیٹ میں فراہم کرسکتے ہیں۔ آرڈر کرتے وقت براہ کرم اس ضرورت کی وضاحت کریں۔
