ماڈل نمبر.: CSOP28
برانڈ: xl
Place Of Origin: China
| سیلنگ یونٹس | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

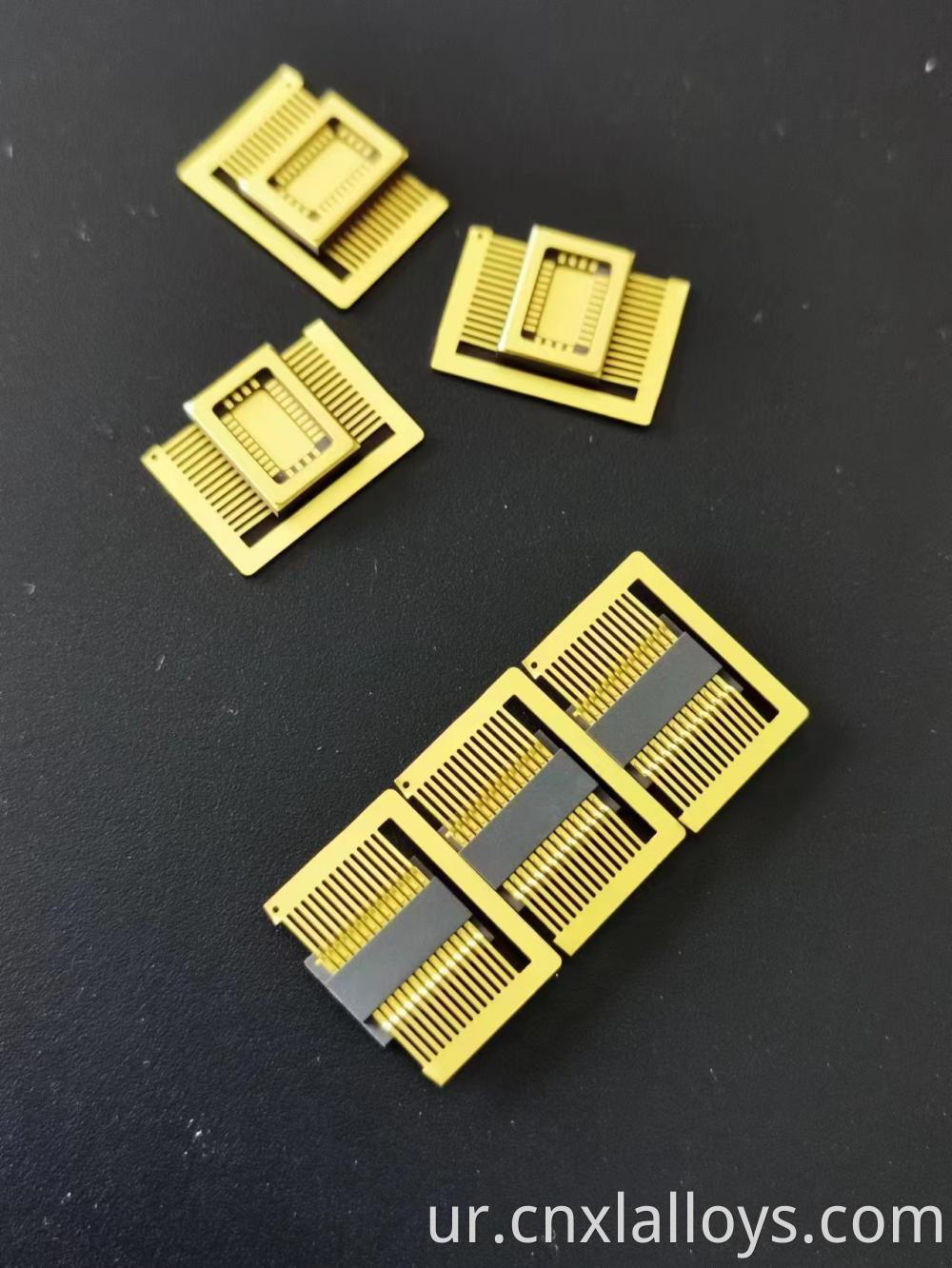

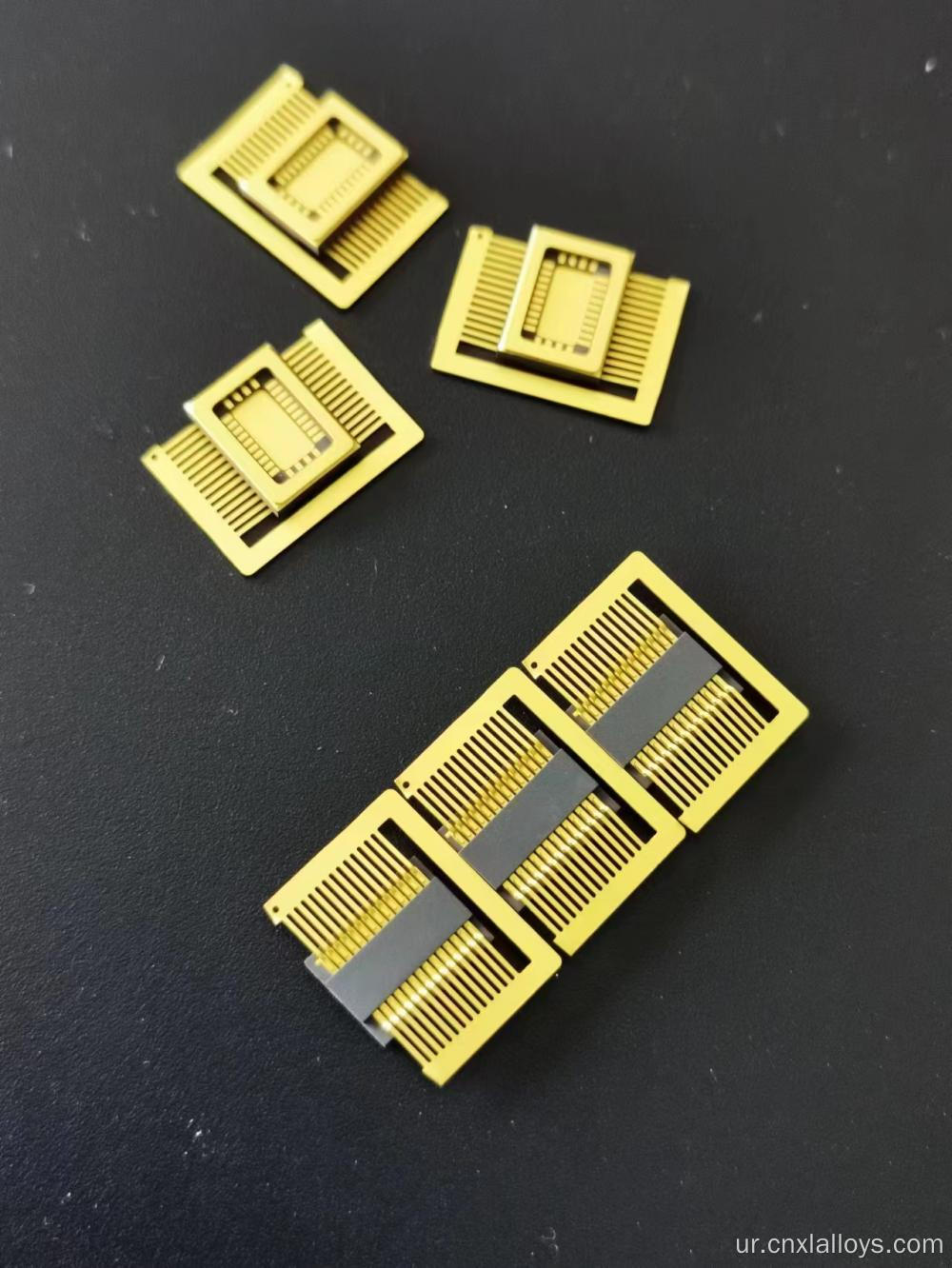

سیرامک سمال آؤٹ لائن پیکیج (CSOP) سطح ماؤنٹ ٹکنالوجی کے خلائی بچت کے فوائد کو ہرمیٹک سیرامک دیوار کی بے مثال وشوسنییتا کے ساتھ جوڑتا ہے۔ ہمارا CSOP-28 ایک 28 لیڈ پیکیج ہے جو اعلی کارکردگی کا ینالاگ ، مخلوط سگنل ، اور ڈیجیٹل آئی سی کے لئے ڈیزائن کیا گیا ہے جس کے لئے مضبوط ماحولیاتی تحفظ اور عمدہ تھرمل استحکام کی ضرورت ہے۔ پائیدار سولڈر جوڑوں اور ایک کثیر پرت ایلومینا باڈی کے مطابق گل-ونگ کے مطابق لیڈز کی خاصیت ، یہ پیکیج آٹوموٹو ، صنعتی اور ٹیلی مواصلات کے شعبوں میں درخواستوں کا مطالبہ کرنے کا سب سے اہم انتخاب ہے۔ یہ معیاری پلاسٹک سویک پیکیجوں پر وشوسنییتا اور کارکردگی میں ایک اہم اپ گریڈ فراہم کرتا ہے۔
ہمارے CSOP-28 پیکیج صحت سے متعلق اور وشوسنییتا کے لئے انجنیئر ہیں۔
| Parameter | Specification (Model: CSOP28C) |
|---|---|
| Lead Count | 28 |
| Lead Pitch | 0.635 mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar / Gold (Au) over Nickel (Ni) |
| Die Cavity Dimensions (A x B) | 10.39 mm x 6.39 mm |
| Overall Dimensions (C x D) | 12.56 mm x 8.68 mm |
| Package Thickness | 1.4 mm |
| Sealing Method | Au-Sn Solder Seal |
| Hermeticity | Meets MIL-STD-883 requirements |
چھوٹی آؤٹ لائن اور عمدہ پچ اعلی کثافت والی پی سی بی لے آؤٹ کی اجازت دیتی ہے ، جس سے ڈی آئی پیز جیسے سوراخ والے پیکجوں کے مقابلے میں چھوٹے پروڈکٹ فوٹ پرنٹ میں زیادہ فعالیت کو قابل بنایا جاسکتا ہے۔
ایک حقیقی ہرمیٹک مہر کو حاصل کرنے کی صلاحیت CSOP کو درجہ حرارت کی انتہا ، نمی ، یا کیمیکلز کی نمائش کے ساتھ سخت ماحول میں کام کرنے والی ایپلی کیشنز کے لئے مثالی بناتی ہے ، جو آٹوموٹو الیکٹرانکس پیکیجنگ میں ایک کلیدی ضرورت ہے۔
تعمیری "گل ونگ" لیڈز سیرامک پیکیج اور پی سی بی کے مابین تھرمو مکینیکل تناؤ کو جذب کرنے ، سولڈر مشترکہ تھکاوٹ کو روکنے اور ہزاروں درجہ حرارت کے چکروں کے ذریعے طویل مدتی وشوسنییتا کو یقینی بنانے کے لئے ڈیزائن کیے گئے ہیں۔
ایلومینا سیرامک باڈی مؤثر طریقے سے پی سی بی تک مربوط سرکٹ سے دور گرمی کا انعقاد کرتی ہے ، جس سے تھرمل حساس اجزاء جیسے صحت سے متعلق امپلیفائر اور وولٹیج حوالہ جات کے لئے مستحکم کارکردگی کو یقینی بنایا جاتا ہے۔
CSOP اعلی کارکردگی والے ICs کی ایک وسیع رینج کے لئے ایک ورسٹائل پیکیج ہے:
ہمارے CSOPs ایک بالغ ملٹی لیئر سیرامک عمل (HTCC) کا استعمال کرتے ہوئے تیار کیا جاتا ہے۔ ہر لاٹ سخت کوالٹی کنٹرول سے گزرتا ہے ، بشمول جہتی توثیق ، چڑھانا موٹائی کی پیمائش ، اور ہرمیٹیٹی ٹیسٹنگ ، تاکہ یہ یقینی بنایا جاسکے کہ ہر پیکیج ہمارے معتبر معیارات کو پورا کرتا ہے۔
Q1: ایک معیاری پلاسٹک سویک پیکیج پر CSOP کا بنیادی فائدہ کیا ہے؟
A1: بنیادی فائدہ قابل اعتماد ہے۔ سی ایس او پی کو ہرمیٹک طور پر مہر لگا دی جاسکتی ہے ، جس سے یہ نمی کے لئے ناگوار ہوجاتا ہے ، جو پلاسٹک کے پیکجوں کے لئے ناکامی کا ایک اہم طریقہ کار ہے۔ مزید برآں ، سیرامک باڈی اعلی تھرمل کارکردگی پیش کرتا ہے۔ یہ CSOP کو کسی بھی درخواست کے لئے انتخاب بناتا ہے جہاں طویل مدتی وشوسنییتا اہم ہے۔
Q2: CSOP پیکیجوں کو سولڈر کرنے کے لئے بہترین عمل کیا ہیں؟
A2: معیاری SMT ریفلو سولڈرنگ کے عمل کا استعمال کرتے ہوئے CSOPs کو جمع کیا جانا چاہئے۔ ضرورت سے زیادہ تھرمل تناؤ کے تابع کیے بغیر اعلی معیار کے سولڈر جوڑ کو یقینی بنانے کے لئے سولڈر پیسٹ کارخانہ دار کے ذریعہ تجویز کردہ کنٹرول ریفلو پروفائل کا استعمال کرنا ضروری ہے۔ بصری یا خودکار آپٹیکل معائنہ (AOI) کو سولڈر مشترکہ معیار کے بعد ریفلو کی تصدیق کے لئے استعمال کیا جانا چاہئے۔
Q3: کیا دوسرے پن کی گنتی اور جسمانی سائز دستیاب ہیں؟
A3: ہاں۔ ہم ایس او پی اسٹائل میں سیرامک پیکیجوں کے ایک وسیع خاندان کی پیش کش کرتے ہیں ، جس میں 4 سے 56 اور جسمانی چوڑائی اور لیڈ پچوں تک کی گنتی ہوتی ہے۔ ہم آپ کی مخصوص ضروریات کو پورا کرنے کے لئے کسٹم فوٹ پرنٹس بھی تیار کرسکتے ہیں۔
