ماڈل نمبر.: DIP24
برانڈ: XL
Origin: چین
تصدیق: ISO9001
Place Of Origin: China
| سیلنگ یونٹس | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

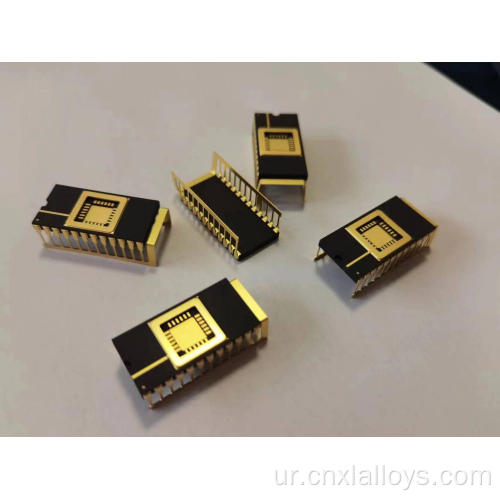

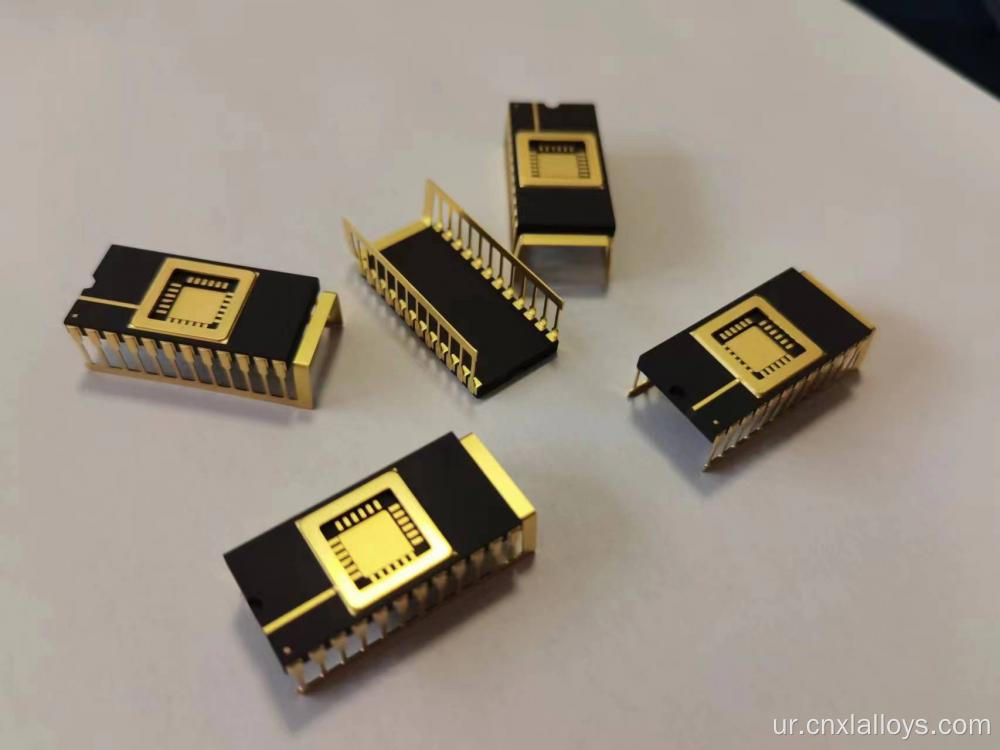

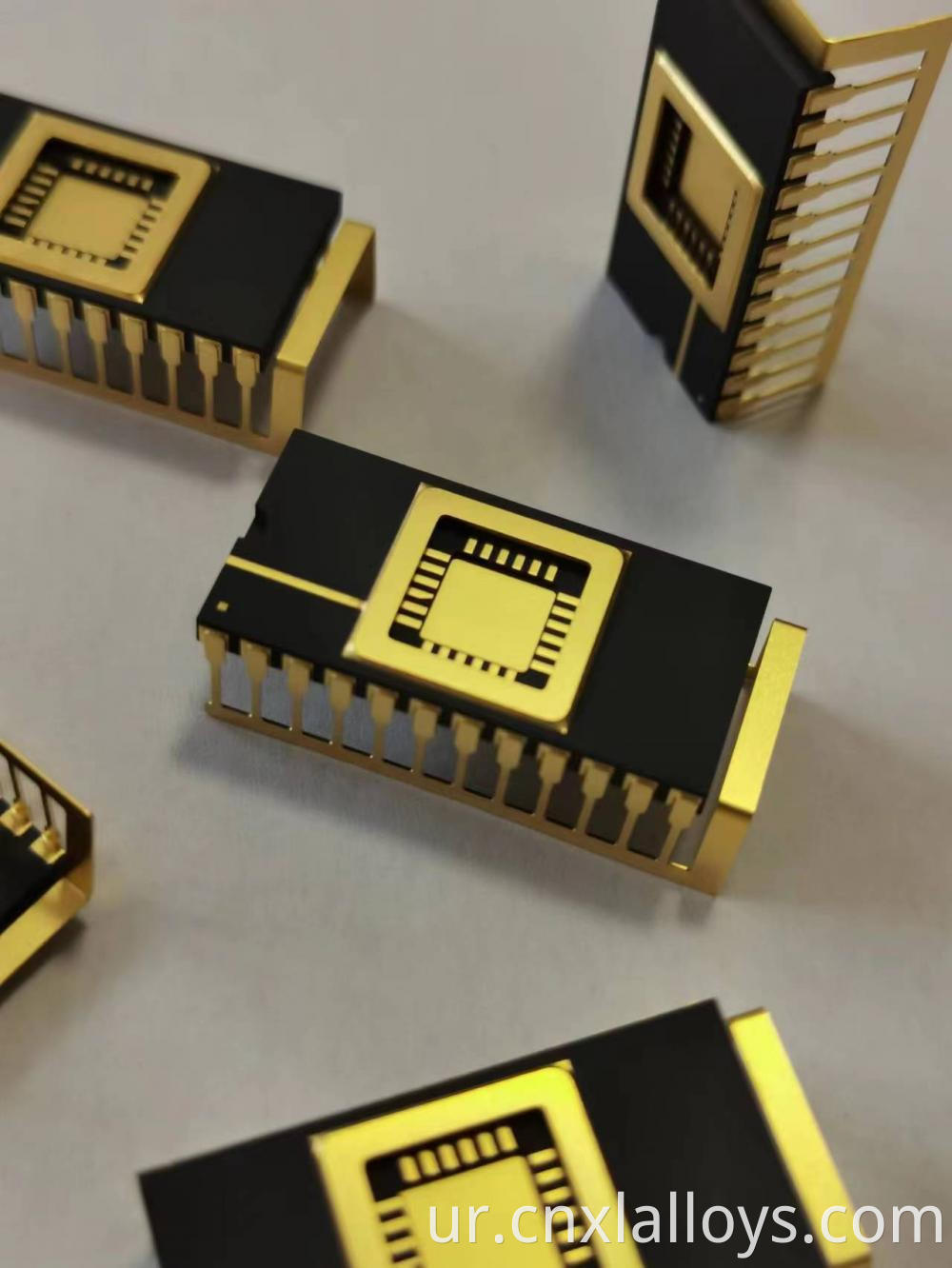

24-پن سیرامک ڈوئل ان لائن پیکیج (سی ڈی آئی پی) زیادہ پیچیدہ انٹیگریٹڈ سرکٹس، جیسے مائیکرو کنٹرولرز، ای پی آر او ایمز، اور خصوصی انٹرفیس چپس رکھنے کے لیے ایک اعلیٰ بھروسہ مند تھرو ہول حل ہے۔ ایک مضبوط ملٹی لیئر سیرامک باڈی اور ہرمیٹک طور پر سیل کیے جانے والے ڈیزائن کے ساتھ بنایا گیا، CDIP-24 اپنے پلاسٹک ہم منصبوں کے مقابلے میں اعلیٰ تحفظ اور تھرمل کارکردگی پیش کرتا ہے۔ یہ صنعتی، ایرو اسپیس، اور طویل زندگی کے تجارتی نظاموں میں ایپلی کیشنز کے لیے صنعتی معیار ہے جہاں ڈیوائس کی ناکامی کوئی آپشن نہیں ہے۔ اس کا یوزر فرینڈلی تھرو ہول فارمیٹ اسے پروٹو ٹائپنگ اور سسٹمز کے لیے بھی مثالی بناتا ہے جن کے لیے فیلڈ سروس ایبلٹی کی ضرورت پڑسکتی ہے۔
ہمارے CDIP-24 پیکجز طول و عرض اور معیار کے لیے سخت JEDEC معیارات پر عمل پیرا ہیں۔
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
ہمارے CDIP-24 کا بنیادی فائدہ حقیقی ہرمیٹک مہر ہے، جو انٹیگریٹڈ سرکٹ کو نمی، نمی اور ہوا سے پیدا ہونے والے آلودگیوں سے الگ کرتا ہے۔ یہ سیرامک آئی سی پیکجنگ کے لیے سونے کا معیار ہے اور طویل مدتی وشوسنییتا کے لیے ضروری ہے۔
سیرامک کی تعمیر IC سے گرمی کو ختم کرنے کے لیے کم تھرمل مزاحمتی راستہ فراہم کرتی ہے، مستحکم آپریشن کو یقینی بناتی ہے اور زیادہ گرمی کی وجہ سے کارکردگی میں کمی کو روکتی ہے۔
تھرو ہول ڈیزائن ساکیٹنگ کے لیے بہترین ہے، جو IC کو آسانی سے ہٹانے اور اپ گریڈ کرنے، مرمت کرنے یا دوبارہ پروگرام کرنے کے لیے (EPROMs کی صورت میں) کے لیے تبدیل کرنے کی اجازت دیتا ہے۔ یہ ترقی کو آسان بناتا ہے اور آخری مصنوعات کی زندگی کو بڑھاتا ہے۔
سخت سیرامک باڈی اور مضبوط دھاتی لیڈز کا امتزاج ایک ایسا پیکج بناتا ہے جو اہم مکینیکل تناؤ، جھٹکے اور کمپن کو برداشت کر سکتا ہے، جو اسے سخت صنعتی ماحول کے لیے موزوں بناتا ہے۔
CDIP-24 اہم اجزاء کی وسیع رینج کے لیے جانے والا پیکج ہے:
ہم آپ کے مخصوص آئی سی کی کارکردگی کو بہتر بنانے کے لیے ملٹی لیئر سیرامک باڈی کے اندر حسب ضرورت اندرونی روٹنگ اور زمینی طیارہ کنکشن فراہم کر سکتے ہیں۔ ہمارے تیار کردہ ہر پیکج کو معیار کی سخت جانچ پڑتال سے مشروط کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ وشوسنییتا اور کارکردگی کے لیے ہمارے اعلیٰ معیارات پر پورا اترتا ہے۔
Q1: 0.300" اور 0.600" چوڑے DIP میں کیا فرق ہے؟
A1: اس سے مراد پنوں کی دو قطاروں کے درمیان فاصلہ ہے۔ چھوٹے پن کاؤنٹ ڈی آئی پیز (20 پن تک) اکثر "تنگ" 0.300" وقفہ کاری کا استعمال کرتے ہیں، جب کہ اس 24 پن ورژن جیسے بڑے پن کاؤنٹ ڈی آئی پی پیکج کے اندر ایک بڑی ڈائی کو ایڈجسٹ کرنے کے لیے "وسیع" 0.600" وقفہ کاری کا استعمال کرتے ہیں۔
Q2: کیا ان پیکجوں کو UV-erasable EPROMs کے لیے ونڈو کے ساتھ خریدا جا سکتا ہے؟
A2: ہاں۔ یہ پیکیج اسٹائل مشہور طور پر ایک کوارٹج ونڈو کے ساتھ ڈھکن میں مربوط ہے، جو EPROM ڈائی کو دوبارہ پروگرام کرنے کے لیے الٹرا وائلٹ لائٹ سے مٹانے کی اجازت دیتا ہے۔ آرڈر کرتے وقت براہ کرم اس ضرورت کی وضاحت کریں۔
Q3: ان پیکجوں کو سولڈر کرنے کا بہترین طریقہ کیا ہے؟
A3: بڑے پیمانے پر پیداوار کے لیے، لہر سولڈرنگ سب سے عام اور موثر طریقہ ہے۔ پروٹو ٹائپنگ یا مرمت کے کام کے لیے، درجہ حرارت پر قابو پانے والے سولڈرنگ آئرن کے ساتھ دستی سولڈرنگ بالکل قابل قبول ہے۔ اپنی مضبوط تعمیر کی وجہ سے، CDIPs دستی سولڈرنگ کے عمل کو بہت برداشت کرتے ہیں۔
