ماڈل نمبر.: DIP16T
برانڈ: xl
| سیلنگ یونٹس | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

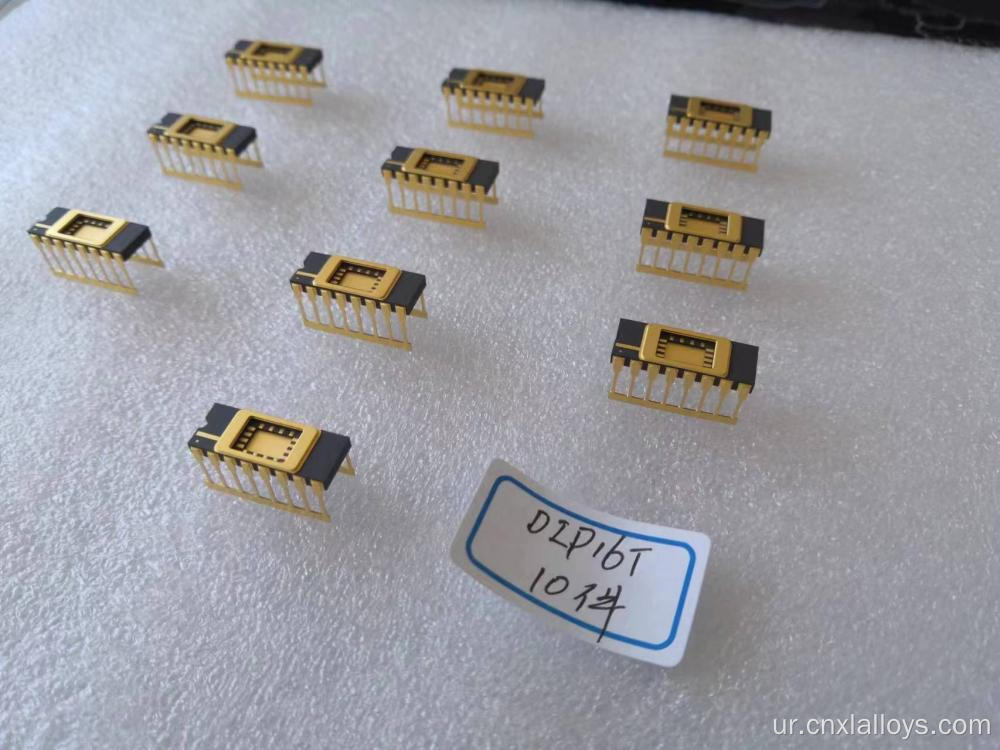

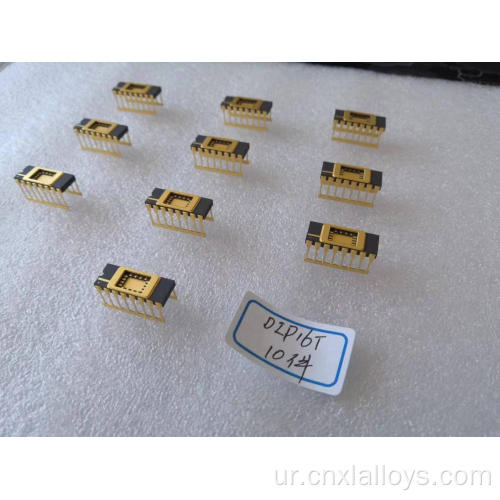

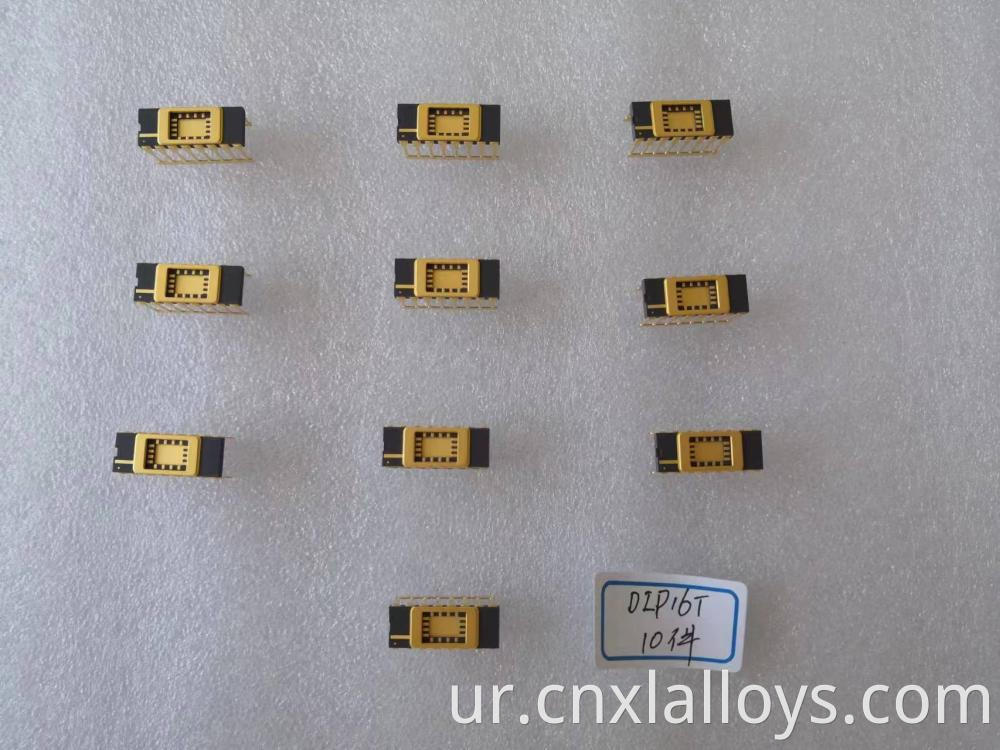

16 پن سیرامک ڈوئل ان لائن پیکیج (سی ڈی آئی پی) اس کی مضبوطی اور وشوسنییتا کے لئے مشہور ایک کلاسک تھرو ہول حل ہے۔ اگرچہ سطح کے ماؤنٹ ٹکنالوجی جدید الیکٹرانکس پر حاوی ہے ، سی ڈی آئی پی پروٹوٹائپنگ ، صنعتی کنٹرولوں ، اور طویل زندگی کی صارفین کی مصنوعات کے لئے ایک لازمی جزو بنی ہوئی ہے جہاں استحکام اور خدمت کی کلیدی حیثیت ہے۔ ہمارے سی ڈی آئی پیز میں ایک ملٹی پرت سیرامک باڈی اور کوور لیڈ فریم شامل ہیں ، جو سیون ویلڈنگ یا سولڈر سیلنگ کے ذریعے ایک حقیقی ہرمیٹک مہر کی اجازت دیتا ہے۔ یہ منسلک انٹیگریٹڈ سرکٹ کے لئے بے مثال تحفظ فراہم کرتا ہے ، جس سے ہمارے سیرامک پیکیجوں کو طویل مدتی ، مستحکم کارکردگی کا مطالبہ کرنے والے کسی بھی درخواست کے لئے معیاری پلاسٹک ڈپس سے زیادہ اعلی انتخاب بنتا ہے۔
ہمارے سی ڈی آئی پی 16 پیکیجوں کو جہتی معیارات کے عین مطابق بنانے کے لئے تیار کیا گیا ہے۔
| Parameter | Specification (Model: DIP16T) |
|---|---|
| Lead Count | 16 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 7.62 mm (0.300 inch) |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Die Cavity Dimensions (A x B) | 9.04 mm x 5.57 mm |
| Overall Dimensions (C x D) | 20.32 mm x 7.40 mm |
| Sealing Method | Au-Sn Solder Seal or Parallel Seam Weld |
سی ڈی آئی پی کا بنیادی فائدہ ہرمیٹک طور پر مہر لگانے کی صلاحیت ہے۔ یہ آئی سی کو نمی ، سنکنرن اور آلودگیوں سے بچاتا ہے ، جو کئی دہائیوں تک مستحکم آپریشن کو یقینی بناتا ہے۔
تھرو ہول ڈیزائن اور بڑی 2.54 ملی میٹر کی پچ سی ڈی آئی پیز کو سنبھالنا آسان بناتی ہے ، بریڈ بورڈز کے ساتھ پروٹو ٹائپ ، اور دستی طور پر سولڈر یا مرمت کرتی ہے۔ وہ ساکٹ کے ساتھ بھی مطابقت رکھتے ہیں ، جس سے آسانی سے متبادل اور آئی سی کو اپ گریڈ کرنے کی اجازت ملتی ہے۔
ایلومینا سیرامک باڈی کے پاس پلاسٹک کے مقابلے میں نمایاں طور پر بہتر تھرمل چالکتا ہے ، جو آئی سی سے گرمی کو ختم کرنے اور مستحکم آپریٹنگ درجہ حرارت کو برقرار رکھنے میں مدد کرتا ہے۔
سخت سیرامک باڈی اور مضبوط کوور لیڈز ایک انتہائی پائیدار پیکیج تیار کرتے ہیں جو جسمانی تناؤ اور سخت ماحول کے خلاف مزاحم ہے۔
Q1: سیرامک ڈپ (سی ڈی آئی پی) اور پلاسٹک ڈپ (PDIP) کے درمیان بنیادی فرق کیا ہے؟
A1: کلیدی فرق ہرمیٹیٹی ہے۔ ایک سی ڈی آئی پی کو ہرمیٹک طور پر مہر لگا دی جاسکتی ہے ، جس سے یہ نمی اور آلودگیوں کے لئے ناگوار ہے۔ ایک PDIP ہرمیٹک نہیں ہے اور مرطوب حالات میں وقت کے ساتھ ساتھ اس میں کمی لائے گی۔ سی ڈی آئی پیز اعلی- اعتماد کی ایپلی کیشنز کے لئے استعمال ہوتے ہیں ، جبکہ PDIP عام مقصد کے صارفین کے الیکٹرانکس کے لئے ہیں۔
Q2: ڈپ پیکیج کے لئے "سائیڈ بریزڈ" کا کیا مطلب ہے؟
A2: ایک سائیڈ بریزڈ ڈپ ایک پریمیم تعمیر ہے جہاں پرتوں ("سینڈویچ" انداز) میں سرایت کرنے کی بجائے سیرامک پیکیج باڈی کے اطراف میں لیڈ فریم بریز کیا جاتا ہے۔ اس کے نتیجے میں اکثر ایک مضبوط لیڈ لگاؤ اور ڑککن سگ ماہی کے لئے چاپلوسی کی سطح ہوتی ہے۔
Q3: کیا یہ پیکیج خودکار اسمبلی کے لئے موزوں ہیں؟
A3: ہاں ، سی ڈی آئی پیز خود کار طریقے سے سوراخ اندراج کے سازوسامان (محوری داخل کرنے والے) اور بڑے پیمانے پر پیداوار میں استعمال ہونے والے لہر سولڈرنگ سسٹم کے ساتھ مطابقت رکھتے ہیں۔
